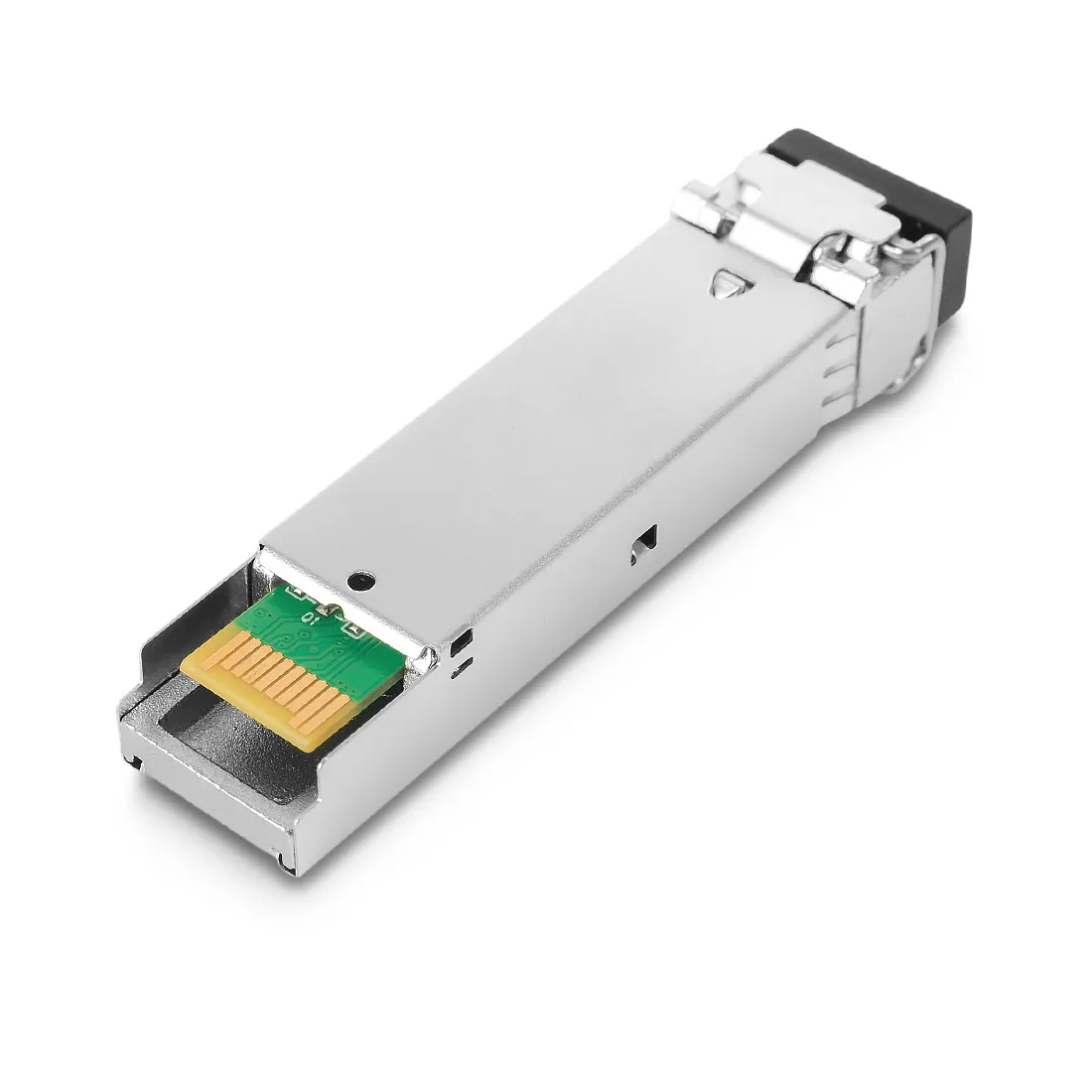

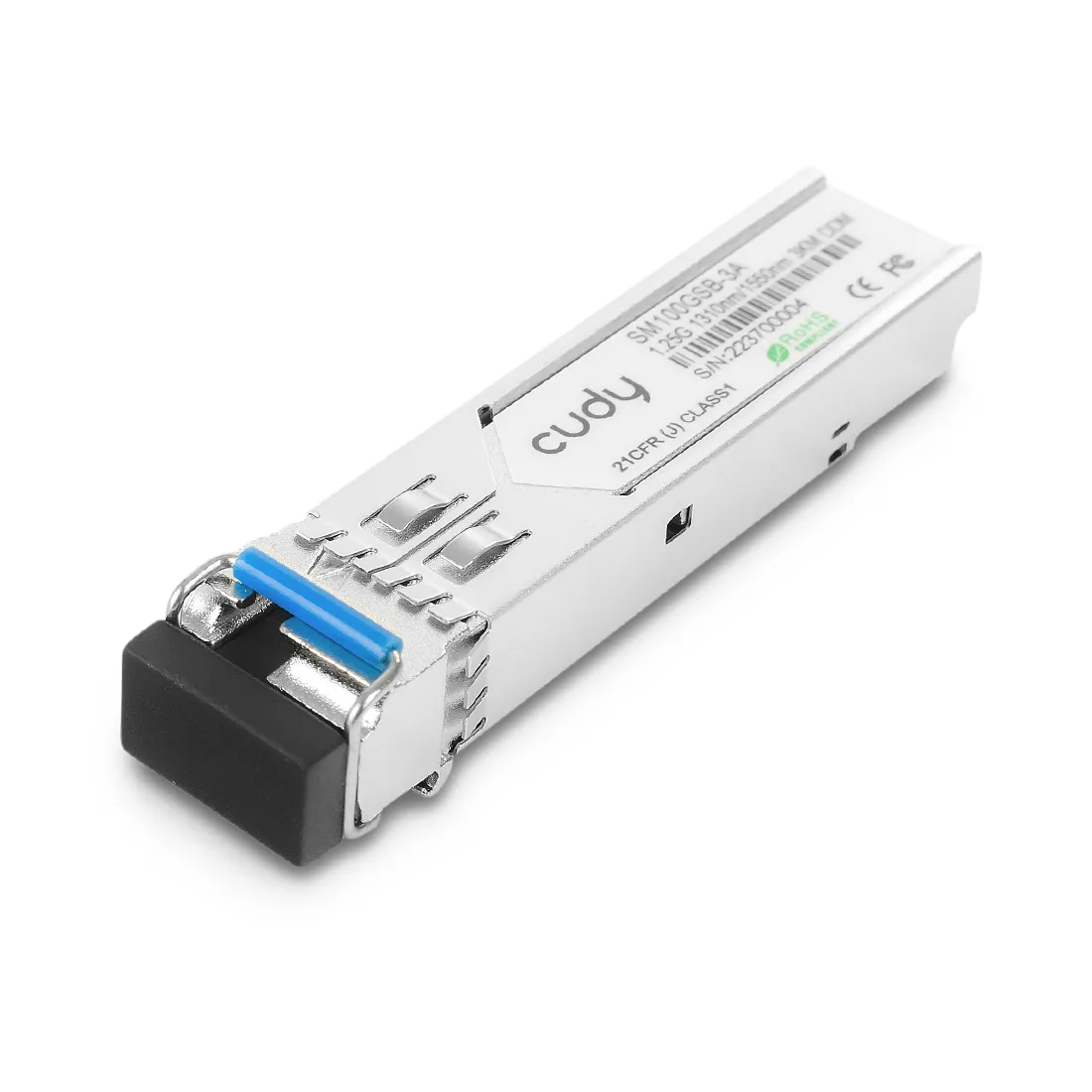

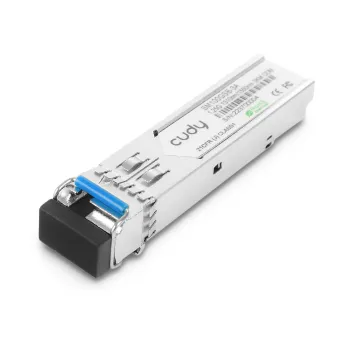

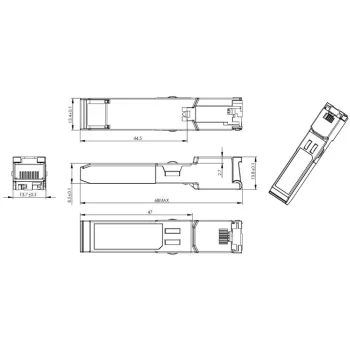

Moduł SFP 1.25G SFP Bi-di. 3km Cudy SM100GSB-3A

Moduł SFP 1.25G SFP Bi-di. 3km Cudy SM100GSB-3A

Cudy

Koszt wysyłki:od 23,00 zł

Numer katalogowy:CUDY_SM100GSB-3A

Stan magazynowy:

Kod EAN:6971690790714

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Moduł SFP 1.25G SFP Bi-di,1.25Gb/s, 1310Tx/1550Rx FP 3km Cudy SM100GSB-3A

Moduł SFP to krótki moduł światłowodowy, który jest używany do transmisji danych. Jest on zwykle umieszczony w urządzeniu SFP i ma wewnętrzną pamięć flash. Posiada on także wiele innych funkcji, takich jak multiplekser i dekoder. Moduł SFP to mały, zaawansowany moduł optyczny, który może być używany do wielu różnych celów. Jest on często stosowany do łączenia się z innymi urządzeniami poprzez światłowody, a także jako multiplekser lub dekoder. Moduł ten jest bardzo popularny ze względu na swoją funkcjonalność i jest często stosowany w sieciach komputerowych oraz telekomunikacyjnych.

Gdzie jest wykorzystywany moduł SFP?

Moduł SFP jest stosowany w sieciach komputerowych i telekomunikacyjnych. Można go także znaleźć w systemach bezprzewodowych, a także w systemach światłowodowych. SFP jest kompatybilny z wieloma standardami, takimi jak Ethernet, Fibre Channel i SONET. Karty sieciowe zwykle mają kilka portów SFP, które mogą być wykorzystane do podłączenia urządzeń do sieci. Moduły SFP mogą pracować w różnych trybach, w tym: 1000BASE-T ( Ethernet), 1000BASE-SX/LX (światłowody), 10GBASE-SR/LR (światłowody) i OC-192/STM-64 (SONET). Moduły te są dostarczane w różnych formach factorów, takich jak: SFP+, X2 i XENPAK.

Jaka jest różnica między modułami SFP i SFP+?

SFP+ jest zgodny ze standardem IEEE 802.3ae 10GBASE-SR/LR/ER/ZR, a także z OC-192/STM-64. Z kolei SFP jest zgodny ze standardem IEEE 802.3z 1000BASE-SX/LX/ZX.

Piny na wyjściu SFP do hosta

PIN	Symbol	Nazwa/Opis	Ref
1	VEET	Uziemienie nadajnika (wspólne z uziemieniem odbiornika)	1
2	TFAULT	Usterka nadajnika. Nieobsługiwany.
3	TDIS	Nadajnik wyłączony. Wyjście lasera wyłączone na wysokim lub otwartym.	2
4	MOD_DEF(2)	Definicja modułu 2. Linia danych dla identyfikatora szeregowego.	3
5	MOD_DEF(1)	Definicja modułu 1. Linia zegarowa dla identyfikatora szeregowego.	3
6	MOD_DEF(0)	Definicja modułu 0. Uziemiony w module.	3
7	RATE SELECT	Nie wymaga połączenia
8	LOS	Wskaźnik utraty sygnału. Logiczne 0 wskazuje normalne działanie.	4
9	VEER	Uziemienie odbiornika (wspólne z uziemieniem nadajnika)	1
10	VEER	Uziemienie odbiornika (wspólne z uziemieniem nadajnika)	1
11	VEER	Uziemienie odbiornika (wspólne z uziemieniem nadajnika)	1
12	RD-	Odwrócono wyjście danych odbiornika. AC sprzężone
13	RD+	Odbiornik Nieodwrócone wyjście danych. AC sprzężone
14	VEER	Uziemienie odbiornika (wspólne z uziemieniem nadajnika)	1
15	VCCR	Zasilanie odbiornika
16	VCCT	Zasilanie nadajnika
17	VEET	Uziemienie nadajnika (wspólne z uziemieniem odbiornika)	1
18	TD+	Przetwornik nieodwrócony DATA w. sprzężenie AC.
19	TD-	Przetwornik odwrócony DANE in. AC sprzężone.
20	VEET	Uziemienie nadajnika (wspólne z uziemieniem odbiornika)	1

Uwagi:

1. Uziemienie obwodu jest połączone z masą

2. PHY wyłączone przy TDIS > 2,0 V lub open, włączone przy TDIS < 0,8 V

3. Powinien być podciągnięty przy 4,7k - 10k omów na płycie głównej do napięcia między 2,0 V a 3,6 V. MOD_DEF(0) obniża linię, aby wskazać, że moduł jest podłączony.

4. LVTTL kompatybilny z maksymalnym napięciem 2,5V.

Nieobsługiwane w sieciach 10/100/1000BASE-T.

alt

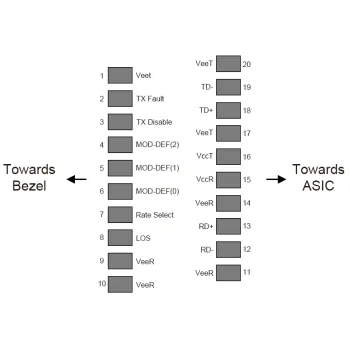

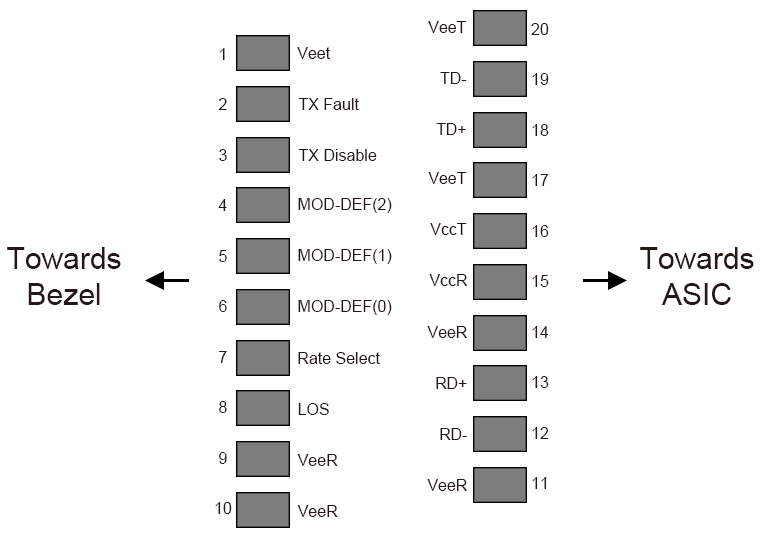

Schemat numerów pinów i nazw bloków złącza płyty głównej

alt

Interfejs zasilania elektrycznego +3,3V

SFP-1000BASE-T/SFP-1000BASE-T-SGMII ma zakres napięcia wejściowego 3,3 V +/- 5%.

Maksymalne napięcie 4V nie jest dozwolone do pracy ciągłej.

Interfejs zasilania elektrycznego +3,3 V
Parametr	Symbol	Min	Typ	Maks.	jednostka	Uwagi/warunki
Prąd zasilania	Is		320	375	mA	Maksymalna moc ponad 1,2 W pełny zakres napięcia i temperatura. Zobacz ostrzeżenie poniżej
Napięcie wejściowe	Vcc	3.13	3.3	3.47	V	Odniesienie do GND
Maksymalne napięcie	Vmaks			4	V
Natężenie	Isurge			30	mA	Gorąca wtyczka powyżej stanu ustalonego obecny. Zobacz ostrzeżenie poniżej

Uwaga: Pobór mocy i natężenie są wyższe niż wartości określone w SFP MSA.

alt

Sygnały o niskiej prędkości

MOD_DEF(1) (SCL) i MOD_DEF(2) (SDA), są sygnałami CMOS typu open dren (patrz sekcję VII,

„Protokół komunikacji szeregowej”). Zarówno MOD_DEF(1), jak i MOD_DEF(2) muszą zostać podciągnięte do host_Vcc.

Sygnały o niskiej prędkości, charakterystyka elektroniczna
Parametr	Symbol	Min	Maks.	jednostka	Uwagi/warunki
SFP Output LOW	VOL	0	0.5	V	od 4,7k do 10k pull-up do host_Vcc, mierzone po stronie hosta złącza;
SFP Output HIGH	VOH	host_Vcc -0,5	host_Vcc + 0,3	V	od 4,7k do 10k upll-up do host_Vcc, mierzone po stronie hosta złącza;
SFP Input LOW	VIL	0	0.8	V	4.7k do 10k pull-up do Vcc, mierzone po stronie złącza SFP
SFP Input HIGH	VIH	2	Vcc + 0,3	V	4.7k do 10k pull-up do Vcc, mierzone po stronie złącza SFP
