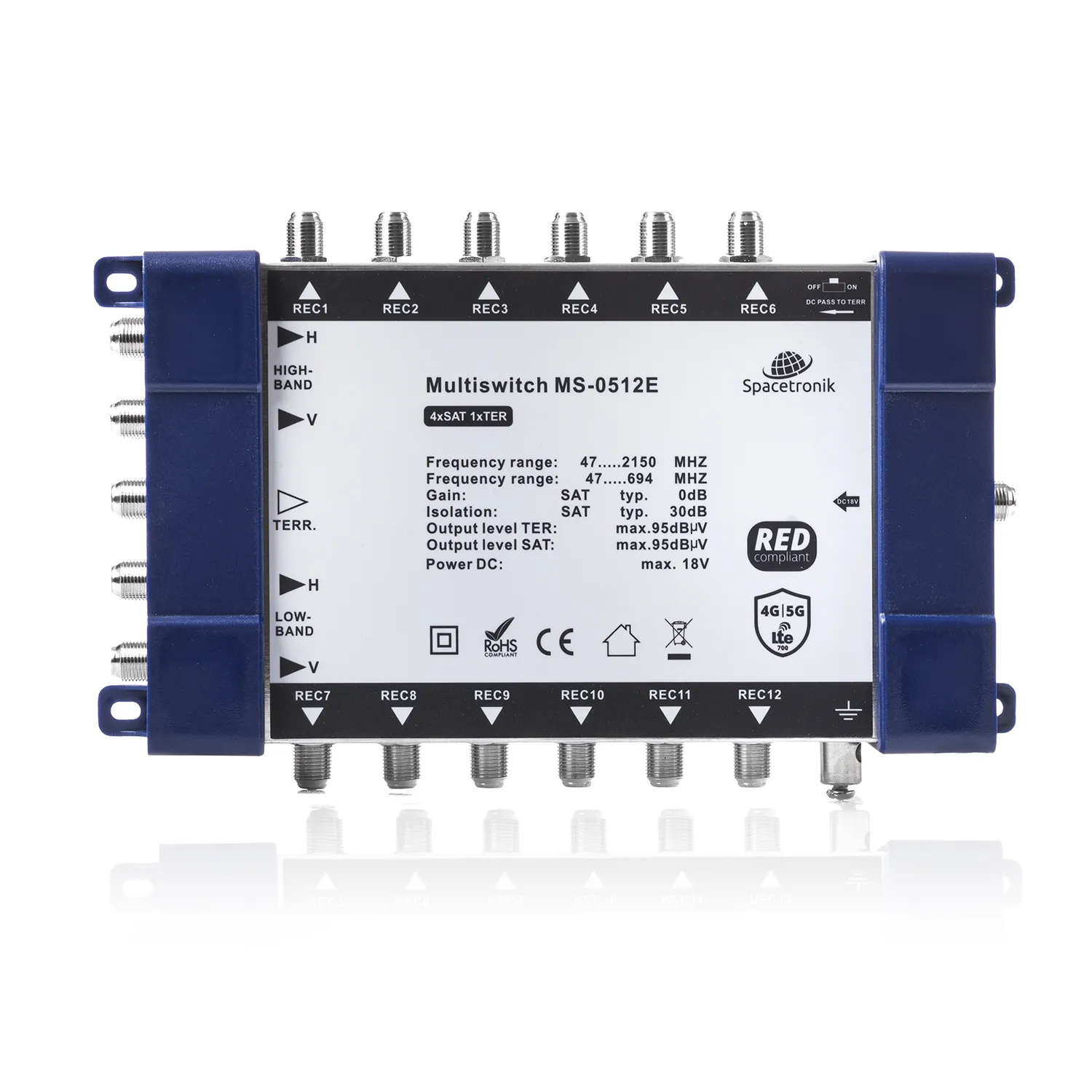

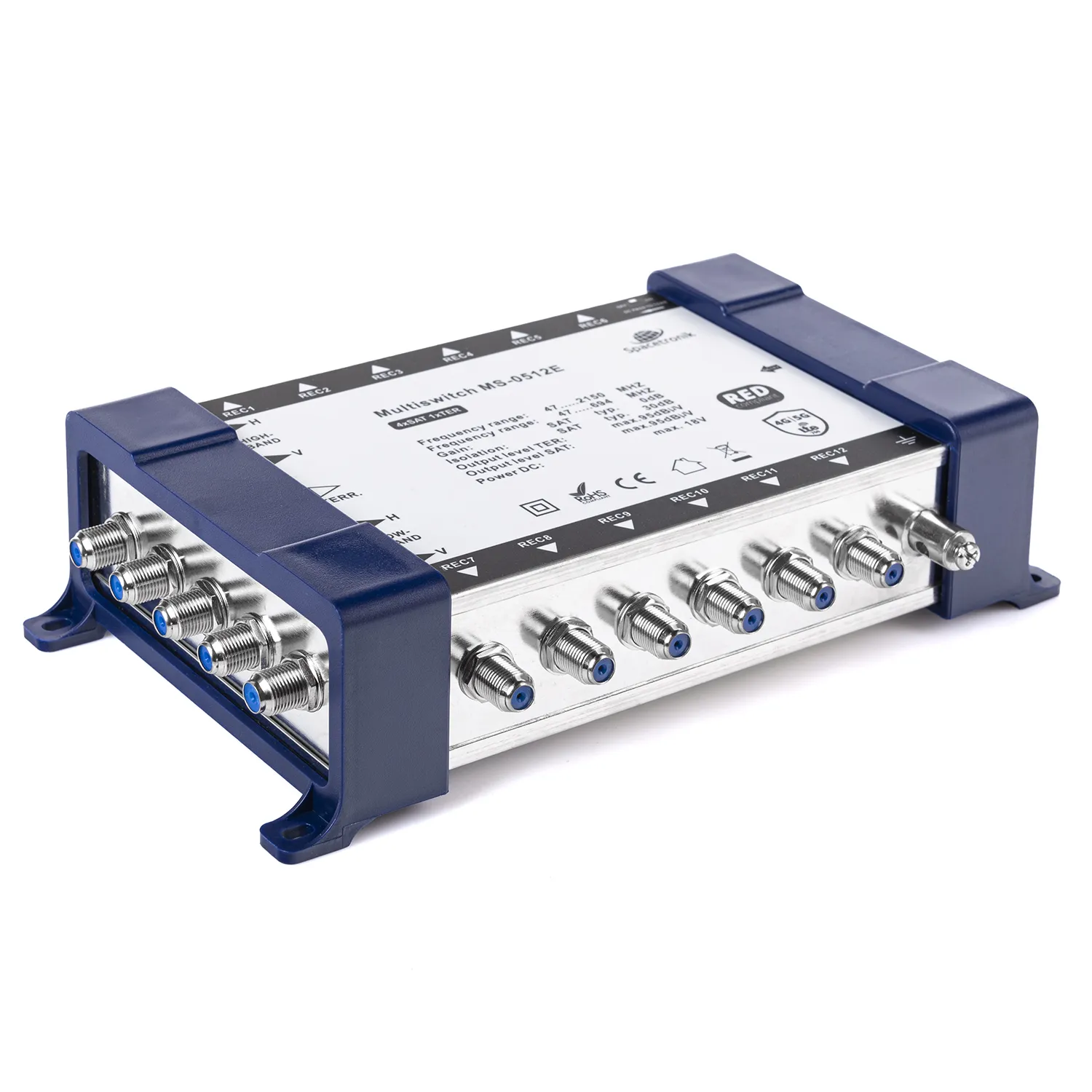

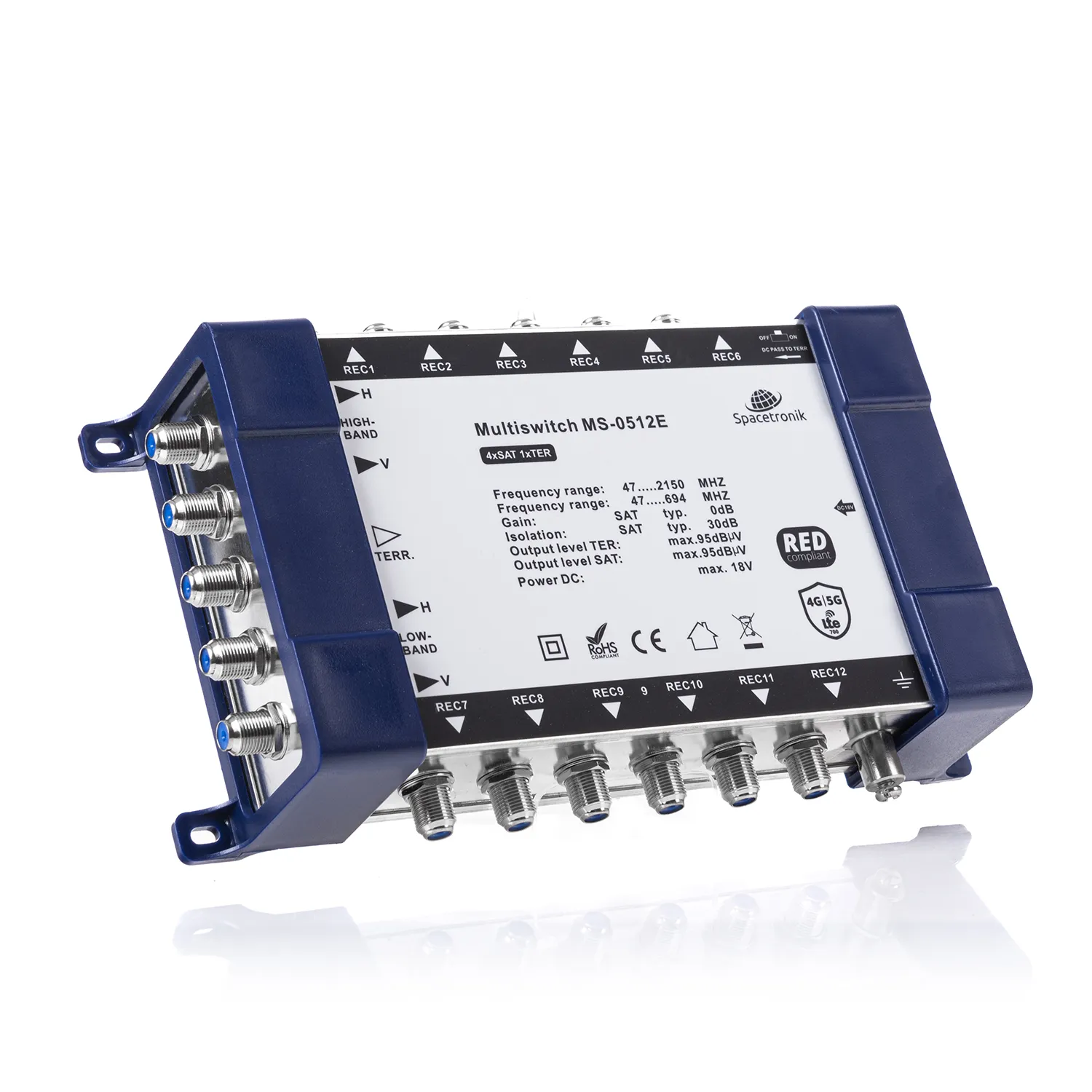

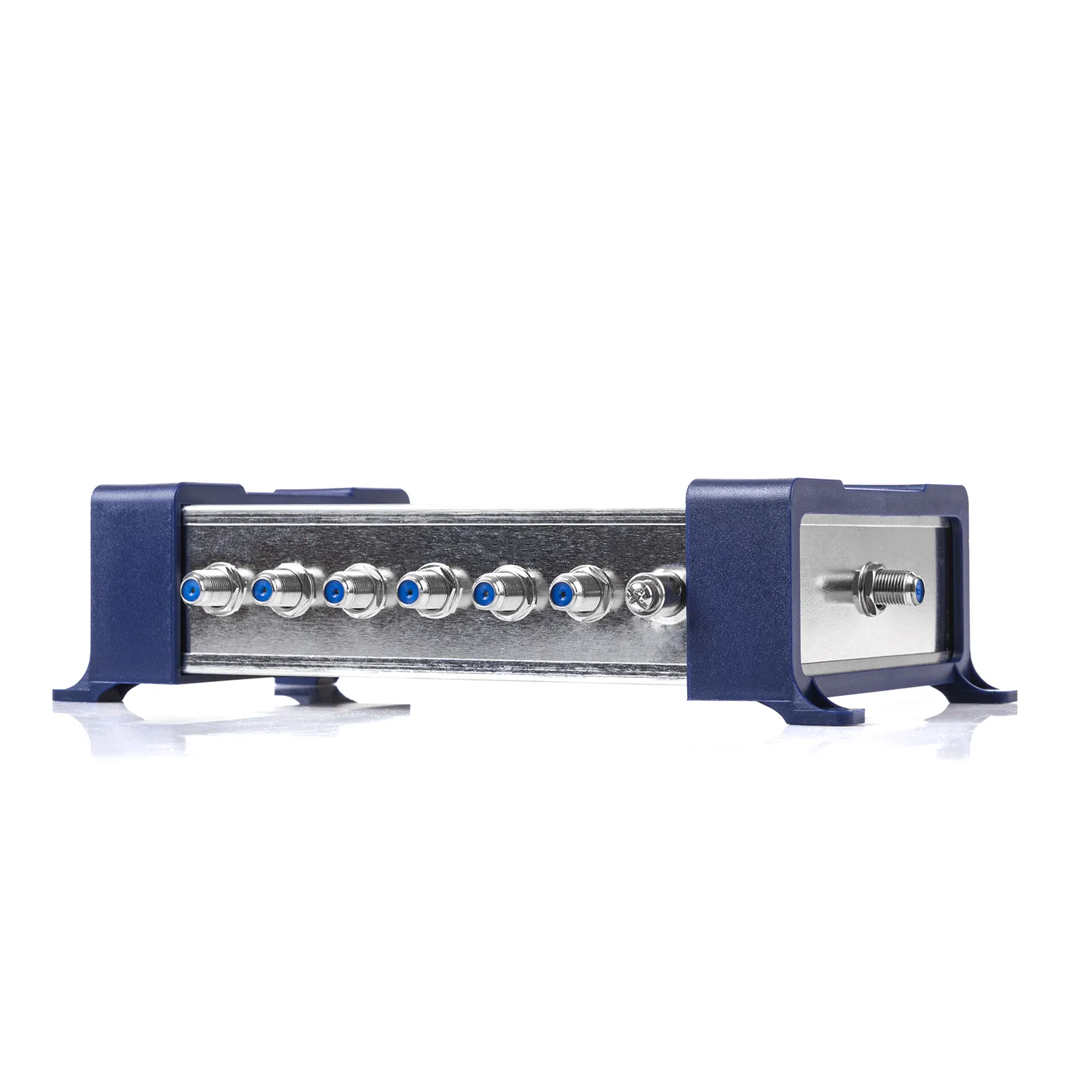

Multiswitch 5/12 Spacetronik E-Series MS-0512E

Multiswitch 5/12 Spacetronik E-Series MS-0512E

Multiswitch 5/12 Spacetronik E-Series to idealne rozwiązanie do rozbudowy instalacji antenowej. Umożliwia dystrybucję sygnału satelitarnego DVB-S2 oraz naziemnego DVB-T/T2. Dzięki temu urządzeniu, możesz podłączyć do 12 gniazd abonenckich RTV-SAT, tunerów satelitarnych i tunerów DVB-T.

Do czego podłączyć multiswitch E-Series?

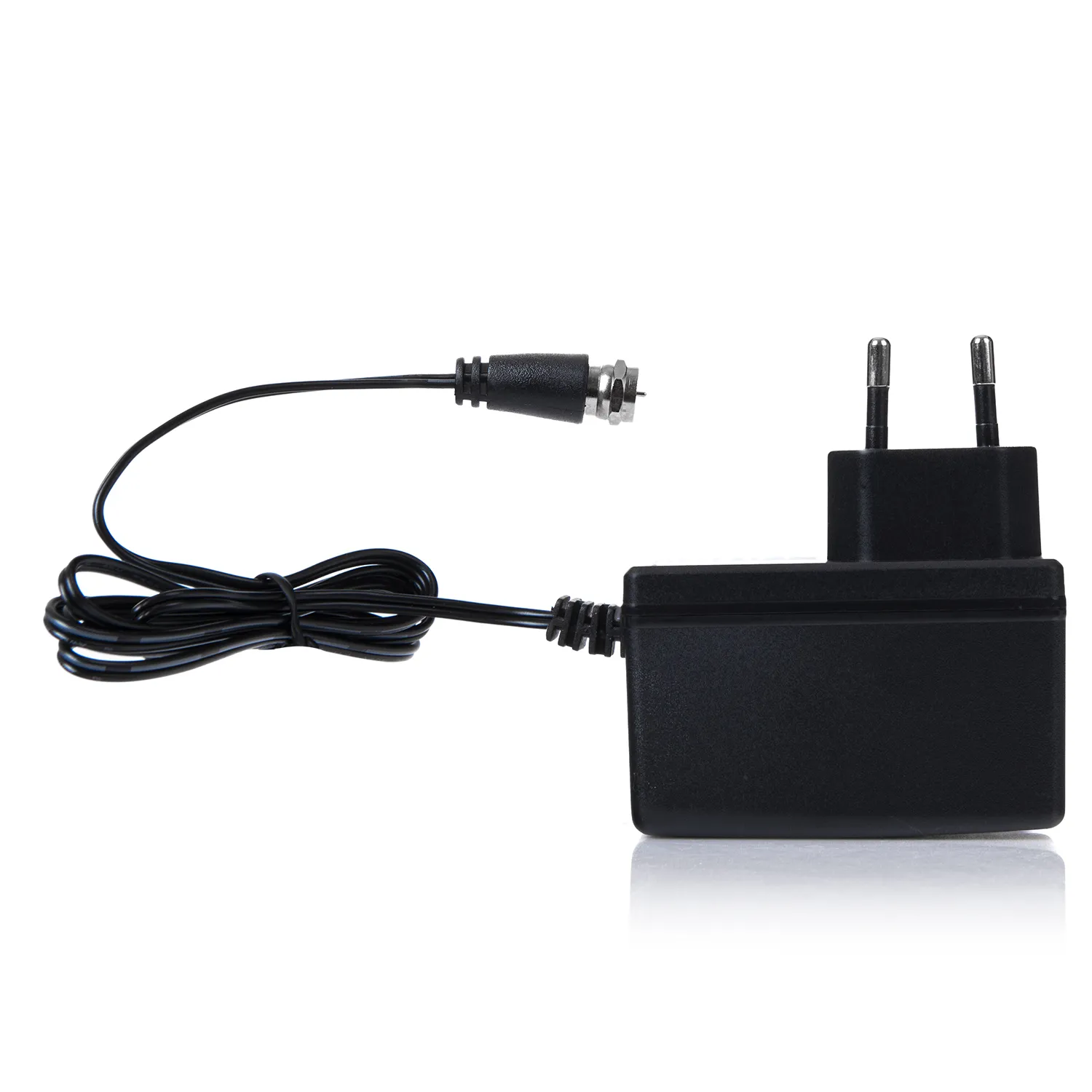

Urządzenie automatycznie rozpoznaje rodzaj sygnału, co ułatwia jego obsługę. Multiswitch wymaga podłączenia do anteny satelitarnej o średnicy co najmniej 0,8 m lub anteny telewizji naziemnej. Sygnał satelitarny i naziemny jest rozdzielany poprzez gniazda abonenckie. Zasilanie multiswitcha odbywa się przez zewnętrzny zasilacz, co zapobiega przegrzewaniu się urządzenia.

Wymagania montażowe

Podczas montażu zwróć uwagę na:

• lokalizację z dala od wpływu warunków atmosferycznych
• zabezpieczenie przed dostępem osób postronnych
• zapewnienie odpowiedniej wentylacji

Specyfikacja techniczna

Liczba wejść: 4 SAT, 1 TER
Liczba wyjść: 12
Złącza: F żeńskie
Zakres częstotliwości SAT: 950-2150MHz
Zakres częstotliwości TER: 47-694MHz
Zysk SAT: 0 do 6dB
Zysk TER: 2 do 6dB
Izolacja TER do SAT: 30dB
Izolacja SAT do TER: 28dB
Izolacja separacji polaryzacji H/V: 25dB
Izolacja out - out TER: 22dB
Izolacja out - out SAT: 35dB
Tłumienie odbić SAT wejście: 10dB
Tłumienie odbić SAT wyjście: 7dB
Tłumienie odbić TER wejście: 11dB
Tłumienie odbić TER wyjście: 8dB
Poziom wyjściowy SAT (IMD3 - 35dB): 100dBµV
Poziom wyjściowy TER (IMD3 - 60dB): 88dBµV
Impedancja wejścia/wyjścia: 75Ohm
Zasilanie: max. 18V
