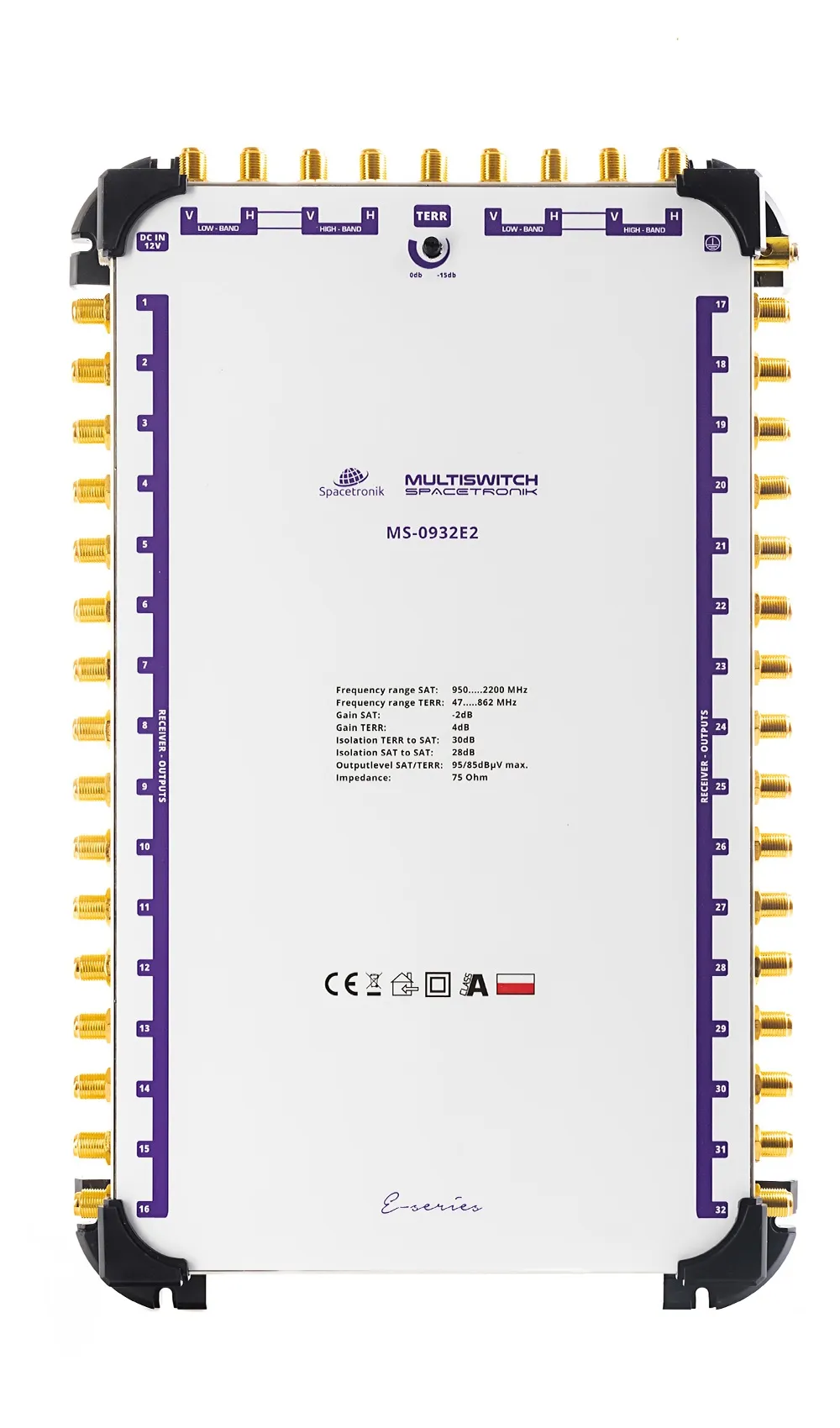

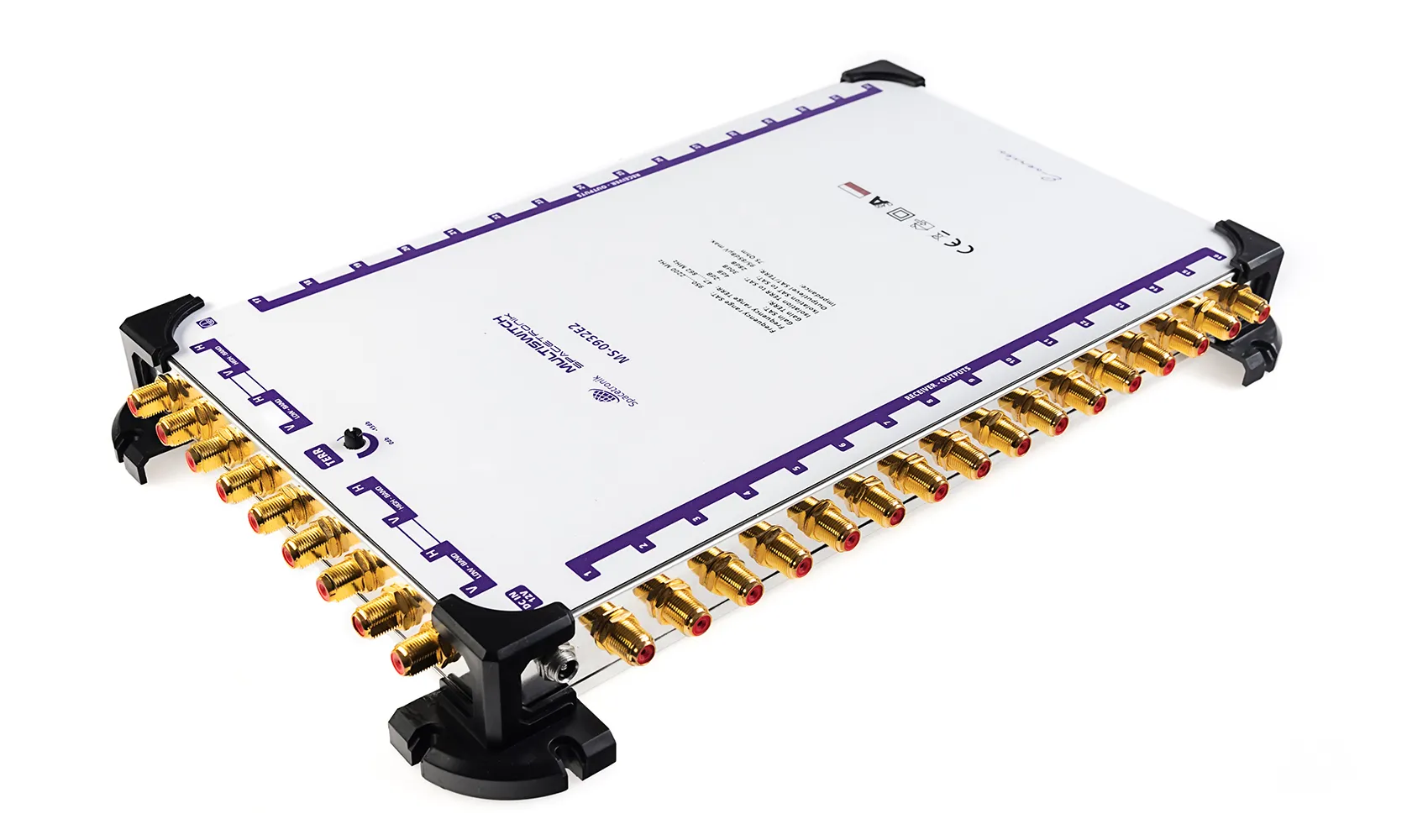

Multiswitch 9/32 Spacetronik E-Series MS-0932E2

Multiswitch Spacetronik E-Series MS-0932E2 to doskonałe rozwiązanie do rozbudowy instalacji antenowej systemu telewizji satelitarnej DVB-S2 oraz naziemnej DVB-T/T2. Umożliwia dystrybucję sygnału z dwóch różnych satelitów, na przykład Hotbird i Astra, oraz sygnału naziemnego. Można podłączyć aż do 32 gniazd abonenckich RTV-SAT, tunerów satelitarnych oraz tunerów DVB-T.

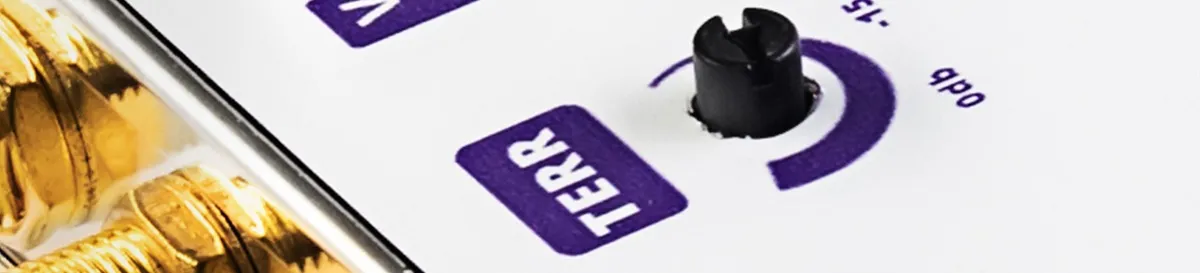

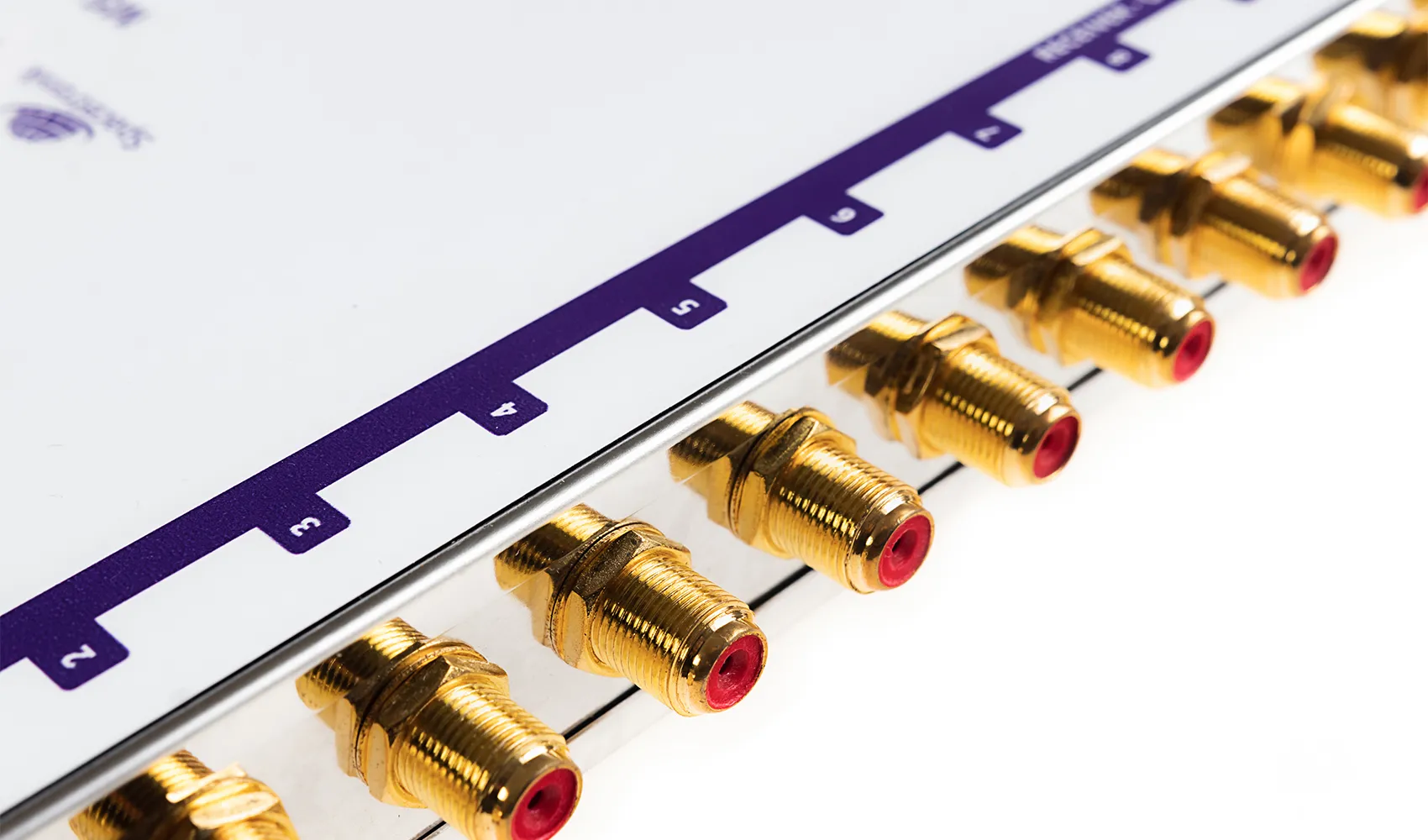

Nowa wersja E-Series V2 wprowadza możliwość regulacji tłumienia w torze TERR DVB-T/T2 w zakresie od 0 do -15 dB. Pozłacane gniazda znacznie redukują straty sygnału oraz eliminują utlenianie. Multiswitch automatycznie rozpoznaje rodzaj sygnału, co ułatwia jego obsługę.

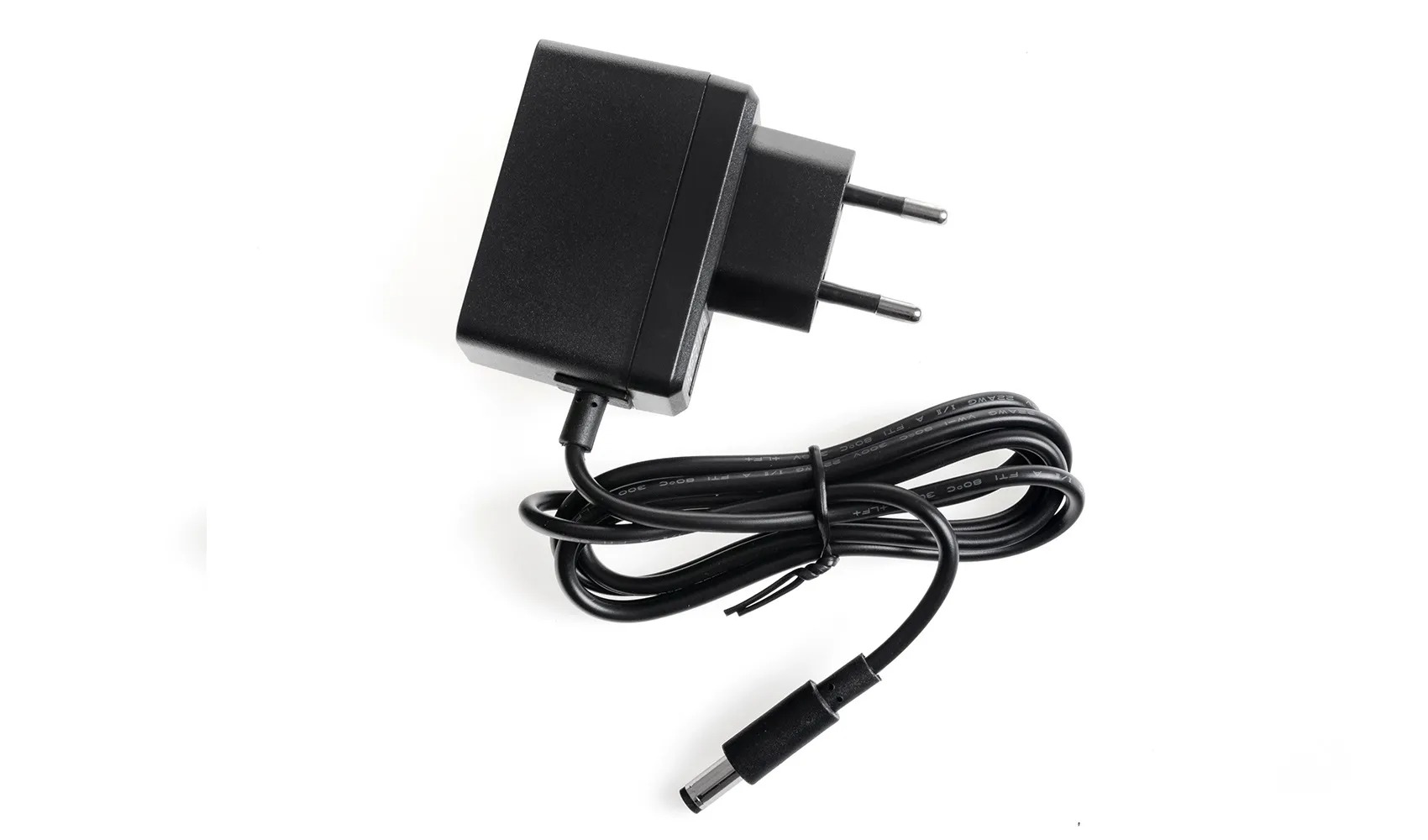

Wymagana średnica anteny satelitarnej to minimum 0,8 m, a także konwerter Quattro lub Quad oraz antena telewizji naziemnej. Sygnał satelitarny i naziemny jest rozdzielany za pomocą gniazd abonenckich. Zasilanie urządzenia odbywa się poprzez zewnętrzny zasilacz, co zapobiega przegrzewaniu się i uszkodzeniom.

Podłączenie:

• dwa wejścia sygnału z konwertera SAT Quattro lub QUAD
• jedno wejście sygnału naziemnego DVB-T/T2
• 32 wyjścia sygnału zsumowanego SAT+DVB-T/T2

Dane techniczne:

• Zakres częstotliwości SAT: 950-2200 MHz
• Zakres częstotliwości TER: 47-862 MHz
• Wzmocnienie SAT (950-2150 MHz): 2 dB
• Wzmocnienie TER (47-862 MHz): 4 dB
• Separacja SAT do TER: 30 dB
• Separacja TER do SAT: 28 dB
• Separacja między polaryzacjami H/V: 25 dB
• Maksymalny poziom wyjściowy SAT: 95 dBuV
• Maksymalny poziom wyjściowy TER: 85 dBuV
• Impedancja wejść/wyjść: 75 Ohm
• Przełączanie polaryzacji/pasma: 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci: 230V AC 50Hz
• Temperatura pracy: 0...+55 °C
• Wymiary: 360 x 216 x 52 mm

Instrukcja obsługi dostępna w języku polskim: kliknij tutaj.
