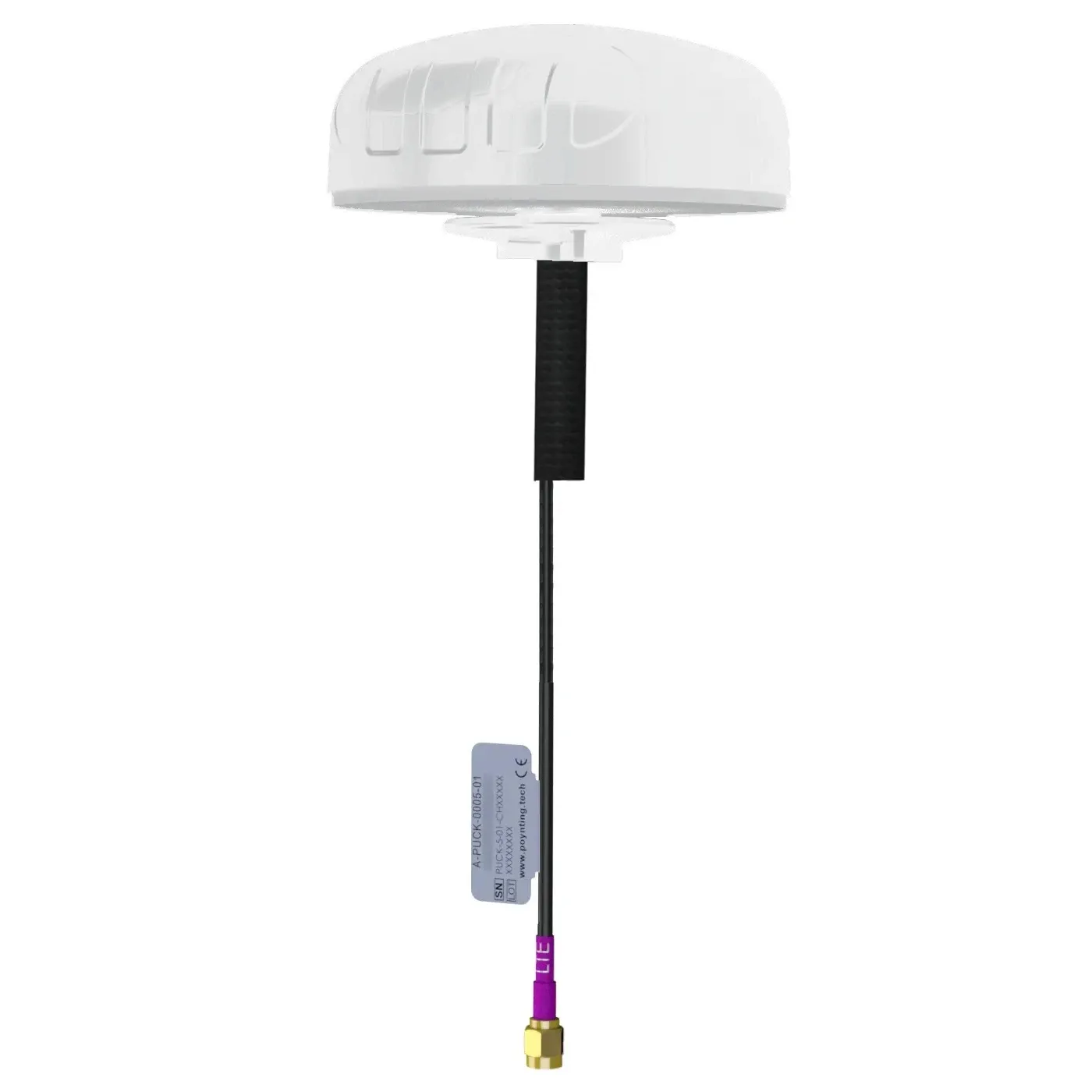

Niskoprofilowa antena dookólna Poynting PUCK-1-W
Koszt wysyłki:od 23,00 zł

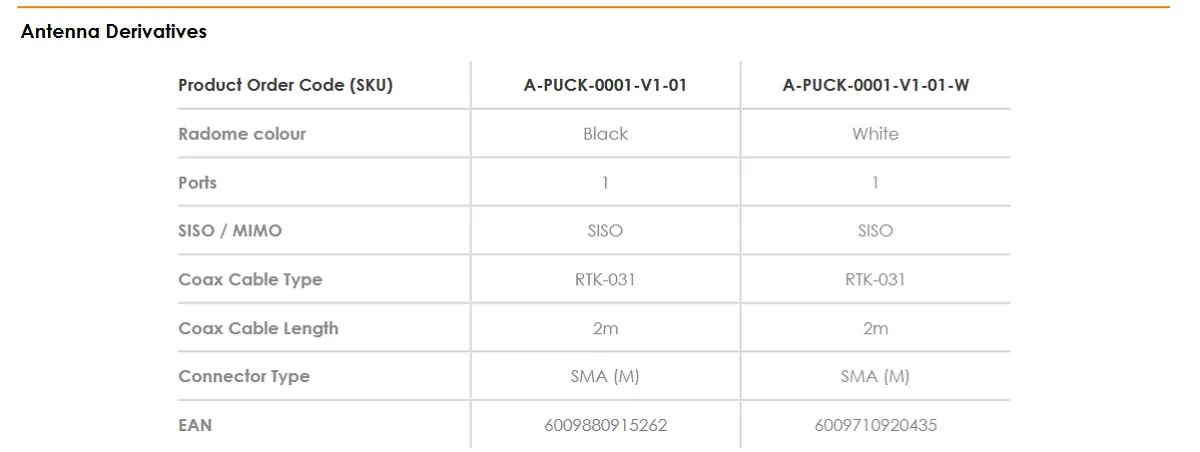

Numer katalogowy:A-PUCK-0001-V1-01-W
Stan magazynowy:
Kod EAN:6009710920435
- Opis produktu
- Recenzje produktu (0)
Antena GSM do busa kampera Poynting A-PUCK-0001-V1-01-W LTE SISO
Nowa seria PUCK firmy Poynting oferuje małą antenę panelową do użytku w IoT / M2M, inteligentne liczniki, inteligentne narzędzia, transport, przemysł morski i rolnictwo. PUCK-1 to antena SISO, obejmująca pasmo od 690 do 3800 MHz, które obejmuje najpopularniejsze międzynarodowe pasma LTE. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Charakterystyka promieniowania wszystkich elementów promieniujących zapewnia doskonałą równowagę między dookólnością, różnorodnością wzorców i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia.
Cechy produktu
- LTE o wysokiej wydajności: Zapewnia niezawodne i szybkie połączenia w technologii LTE, gotowa do pracy w nowoczesnych systemach komunikacji.
- Obsługa wielu technologii: Kompatybilność z 2G, 3G, 4G i LTE oraz gotowość na przyszłe sieci 5G.
- Szerokopasmowy odbiór: Obsługuje szerokie pasma częstotliwości, w tym Pasmo CBRS 3,5 GHz, co pozwala na uniwersalne zastosowania.
- Brak zależności od uziemienia: Antena działa skutecznie, niezależnie od płaszczyzny uziemienia, co zwiększa elastyczność instalacji.
- Solidna i wodoodporna obudowa: Wandaloodporna konstrukcja z klasą szczelności IP68 zapewnia trwałość w trudnych warunkach.
- Zastosowania w transporcie i IoT: Idealna do pojazdów, systemów morskich, IoT oraz M2M, co czyni ją uniwersalnym narzędziem.
- Łatwy montaż: Opcje montażu Ultra-veZAtile pozwalają na wygodne i szybkie mocowanie na różnych powierzchniach.
Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie
- Automatyka przemysłowa, robotyka i inne systemy M2M
- Digital Signage
- Magazyny i systemy logistyczne
- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)
- Maszyny rolnicze
- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1: 1, PUCK-1 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 85% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960,1710-2700 i 3400-3800 MHz
- Zysk dla różnych pasm: -1dBi @ 698-960MHz
- Zysk dla różnych pasm: 6 dBi przy 1710-2700 MHz
- Zysk dla różnych pasm: 6 dBi przy 3400-3800 MHz
Wzorce promieniowania

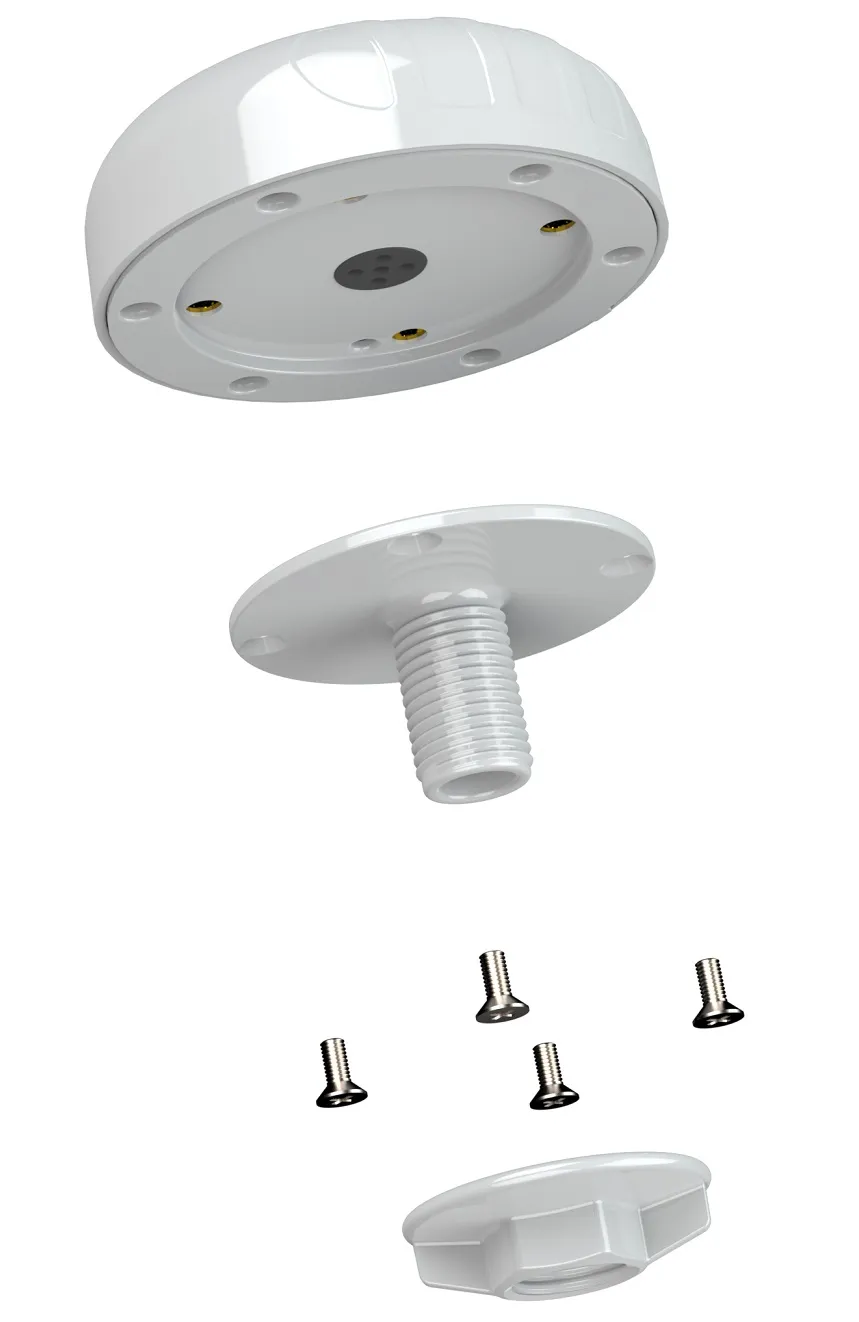

Wiele możliwości montażu
Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:
- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż na słupie (np. Szyny morskie)

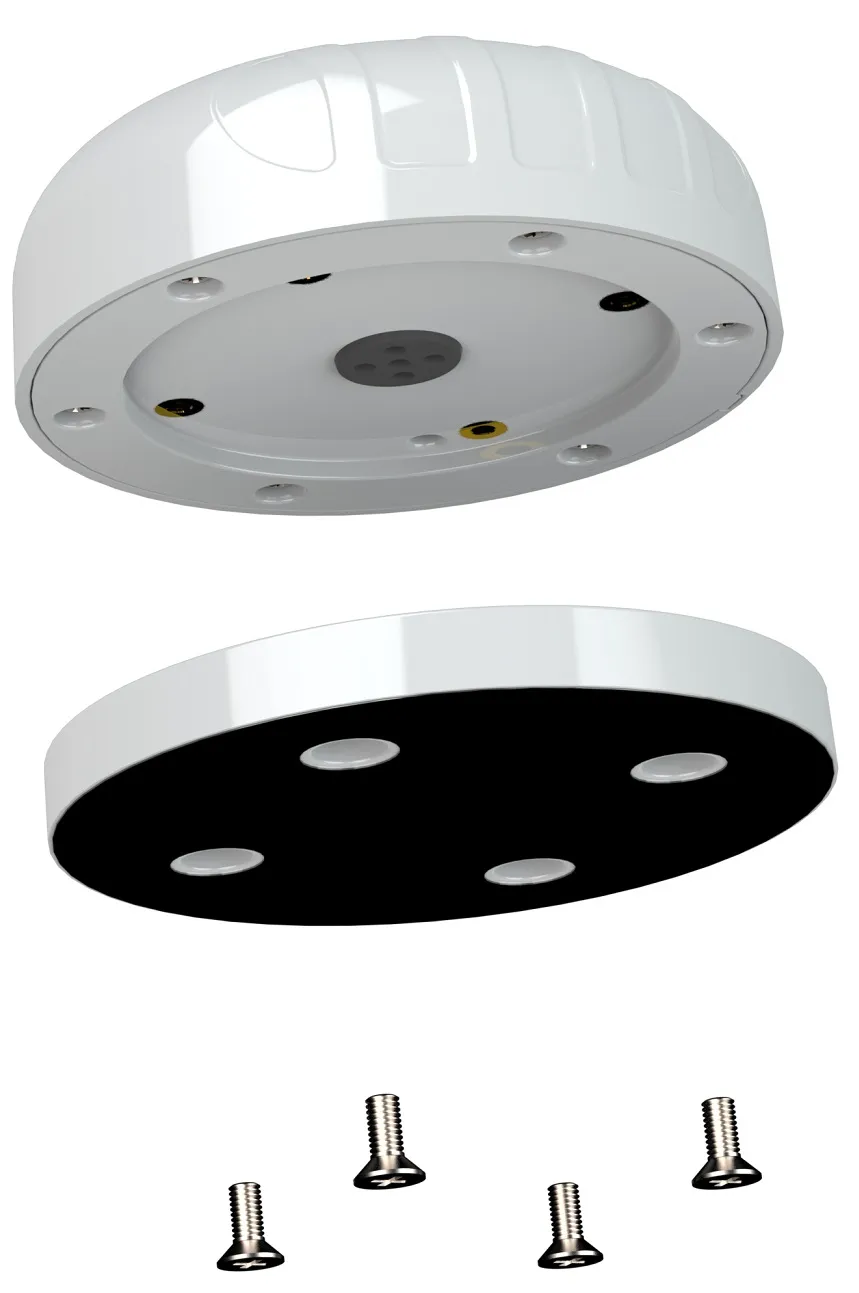

- Mocowanie magnetyczne
- Montaż powierzchniowy (taśma dwustronna)
- Mocowanie ścienne

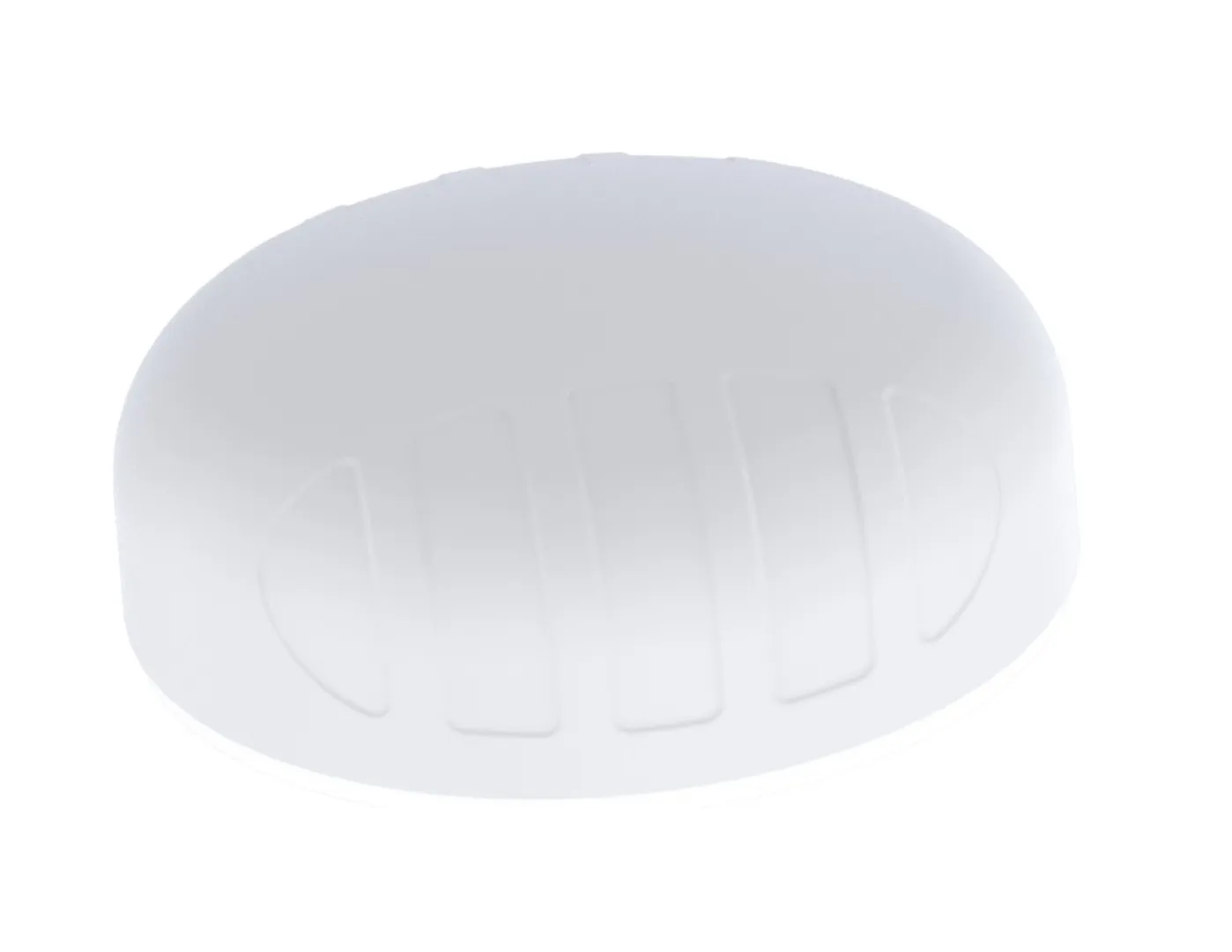

Przegląd anteny

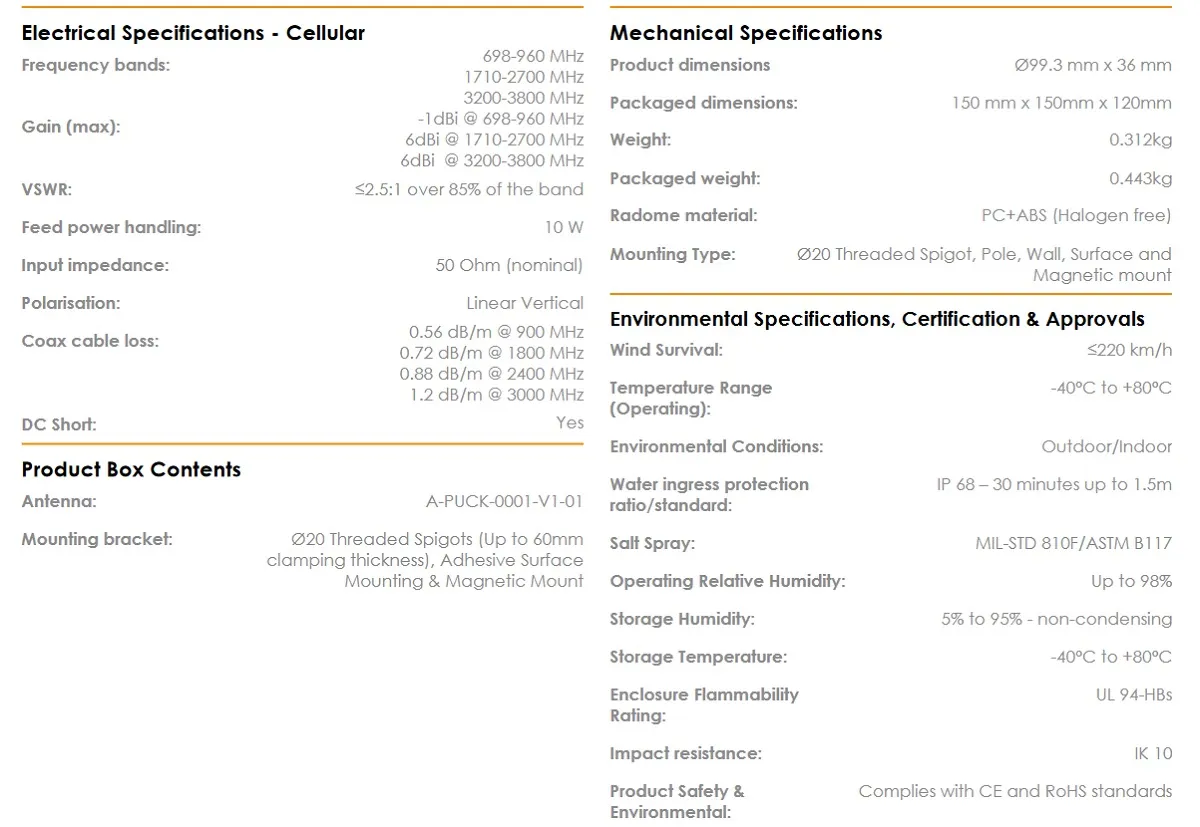

Specyfikacja techniczna
| Zakres częstotliwości (Cellular): | 698 - 960 MHz 1710 - 2700 MHz 3400 - 3800 MHz |
| Zysk (maks.): | -1 dBi @ 698-960 MHz 6 dBi @ 1710-2700 MHz 6 dBi @ 3200-3800 MHz |
| VSWR: | 2,5:1 dla ponad 85% pasma |
| Moc zasilania: | 10 W |
| Poaryzacja: | Liniowa, pionowa |
| Impedancja wejściowa: | 50 Ohm (nominalna) |
| Tłumienie kabla: | 0.56 dB/m @ 900 MHz 0.72 dB/m @ 1800 MHz 0.88 dB/m @ 2400 MHz 1.2 dB/m @ 3000 MHz |
| Przejście DC: | Tak |
Odnośniki do filmów o PUCK-1:
Główny - https://youtu.be/wQ7WTtjMNPM
Unboxing - https://youtu.be/AfL5b7pRWbk
Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I
Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0
Test wytrzymałości - https://youtu.be/MS_gkMZ26tE
Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k
