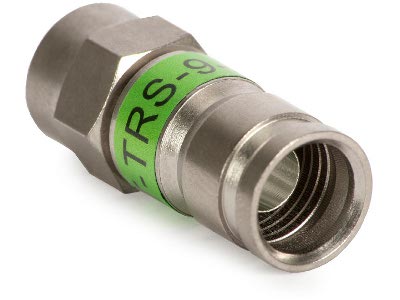

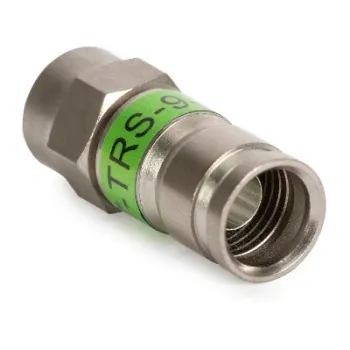

ZŁĄCZE F TRISET-113 PCT KOMPRESOWANE

CHARAKTERYSTYKA

• szerokie pasmo pracy do 2,4 GHz,
• wodoszczelność połączenia złącza z kablem,
• odporność na korozję - wykonane w całości ze metali kolorowych i najwyższej jakości dielektryka,
• bardzo małe tłumienie w całym paśmie pracy
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu - dwa pierścienie kompresyjne,
• złącze stanowi monolit
• idealny kontakt rdzenia z pinem złącza zapewnia "system czterolistnej koniczyny"
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113
• konstrukcja tego złącza chroniona jest licznymi patentami,
• do przykręcania złącza do gniazda można stosować klucz 7/16",
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

SPECYFIKACJA TECHNICZNA

• Nazwa: Złącze F TRS-9 NT PCT kompresyjne do kabli TRISET-113
• Materiał:
• Podstawowy materiał złącza: Mosiądz 360
• Wykończenie złącza: Nikiel
• Uszczelka: Guma etyleno propylenowa
• Wymiary fizyczne:
• Średnica zewnetrzna: 11,1mm
• Średnica wewnętrzna: 8,5mm
• Średnica wewnętrznej tuleji: 5mm
• Parametry elektryczne:
• Tłumienie odbić: -28dB do 3 GHz
• Tłumienie wtrąceń: -0,2dB do 3 GHz
• Ekranowanie: -80dB
